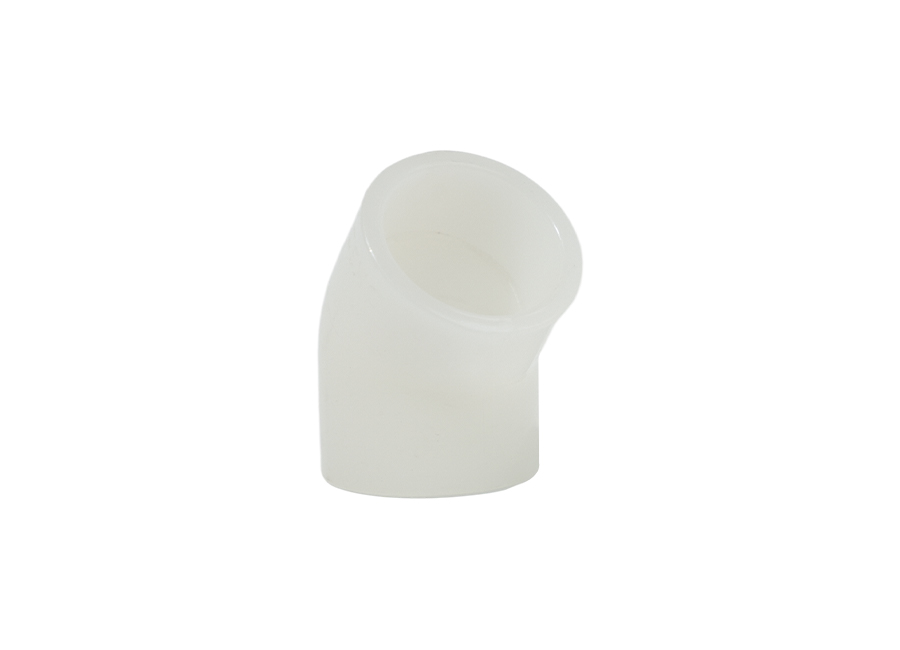

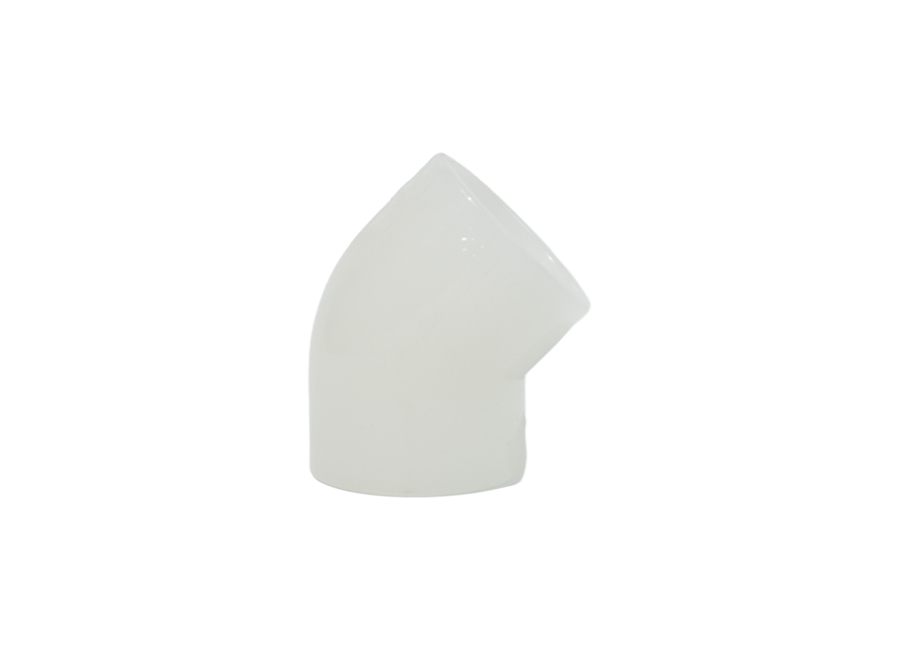

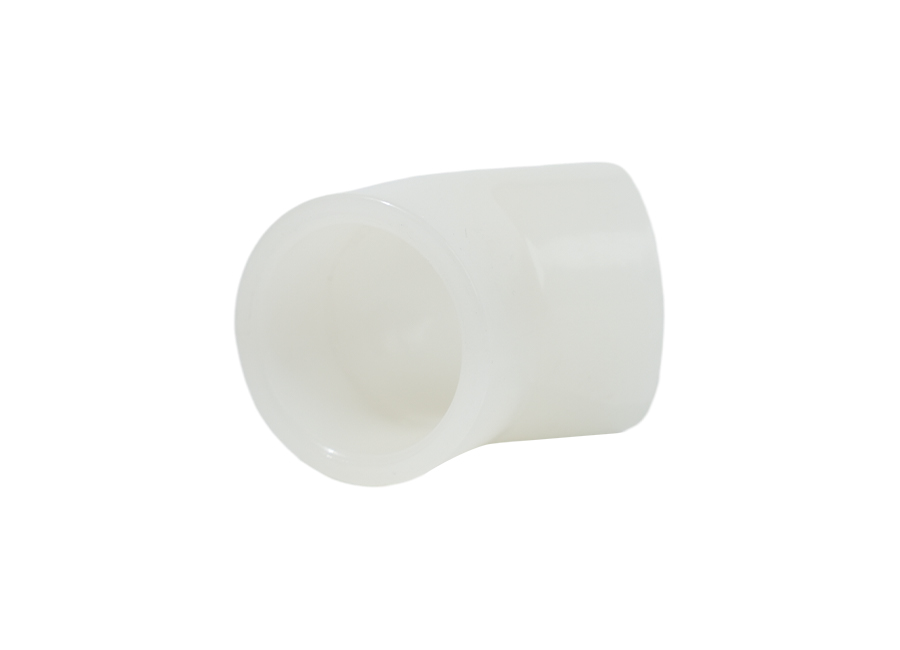

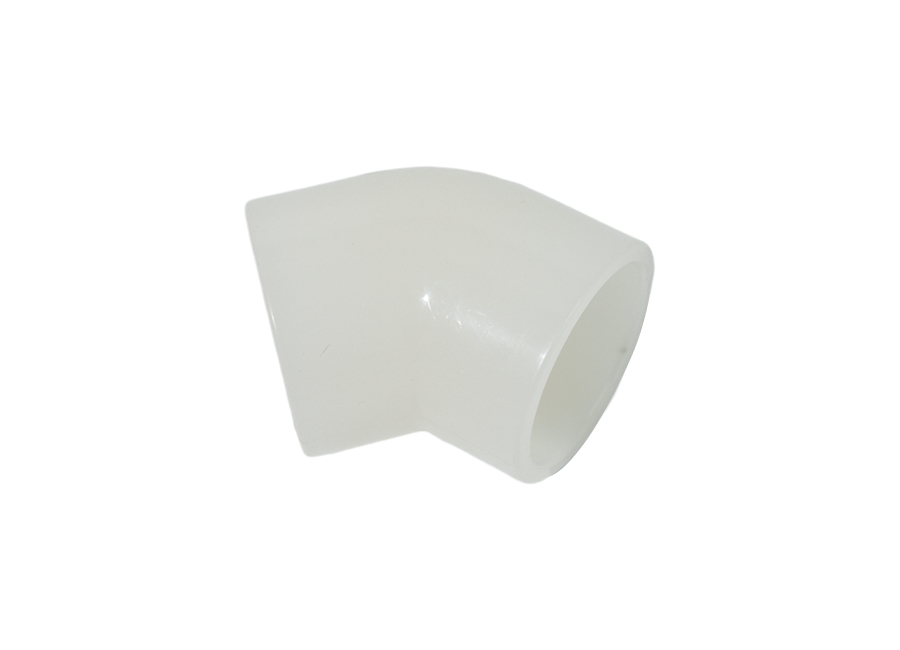

PVDF زانویی 45 درجه

زانویی PVDF 45 که به دقت از مواد PVDF با کیفیت بالا ساخته شده است، عملکرد را حتی در محیط های با دمای بالا حفظ می کند. دارای استحکام و سختی مکانیکی فوق‌العاده است که می‌تواند فشارهای بالا و بارهای مکانیکی را تحمل کند و عملکرد پایدار سیستم خط لوله را تضمین می‌کند. این زانویی برای انواع صنایع به ویژه صنایعی که نیاز به مقاومت در برابر محیط های خورنده دارند مناسب است. طراحی منطقی و روش نصب راحت آن را به یک اتصال دهنده خط لوله با کیفیت بالا در پروژه های مهندسی تبدیل می کند. زانویی PVDF 45 را انتخاب کنید تا از سیستم خط لوله خود پشتیبانی و محافظت مطمئنی ارائه دهید.

  • PVDF زانویی 45 درجه
  • PVDF زانویی 45 درجه
  • PVDF زانویی 45 درجه
  • PVDF زانویی 45 درجه
  • PVDF زانویی 45 درجه

جنس: PVDF
رتبه بندی فشار: 0.6MPa، 1.0MPa
روش های اتصال: سوکت و اسپیگوت، جوش
رنگ: سفید
استانداردهای تولید: ISO 10931، DIN 8077/8078، EN 14577
چگالی: 1.17 ~ 1.79 g/cm³
نقطه ذوب: 172 درجه سانتی گراد
استفاده طولانی مدت محدوده دمای محیط: -40 تا 150 درجه سانتیگراد
دمای انحراف گرما: 112 تا 145 درجه سانتی گراد

معرفی پارامتر محصول
PVDF زانویی 45 درجه PVDF زانویی 45 درجه
زانویی 45 درجه (جوش لب به لب)
اسمی
بیرونی
قطر
د
بیرونی
قطر
D
ضخامت دیوار S آرنج 45 درجه

0.6

MPa

1.0

MPa

مستقیم
لوله
طول
H2

مرکز
toendZ2
حداقل
75 75 1.5 0.136
90 90 1.9 0.21
110 110 1.9 0.27
125 125 2.4 0.44
140 140 0.93 2.4 0.56
160 160 1.11 2.9 0.82
180 180 2.5 1.49 3.6 1.299
200 200 2.5 2.27 4.3 1.858
225 225 2.8 2.88 5.1 2.63
250 250 3.2 3.64 6.3 3.971
280 280 3.9 4.72
315 315 4.4 5.95
355 355 5.0 7.32
400 400 5.6 9.154
450 450 6.2 10.888
500 500 7.1 13.639
560 560 7.6 17.329
630 630 8.5 21.97
آرنج 45 درجه (سوکت)

اسمی
بیرونی

قطر

دی

بیرونی
قطر
DH
آرنج
45 درجه
B
دیوار پوسته
ضخامت
S
سوراخ اسلات
مستقیما
DH

بازوی شکاف
ضخامت

T

اسلات
عمق
H1
32 32 50 2.1 32.4 1.6 23
40 40 57 2.6 40.5 2.4 26
50 50 66 3.3 50.6 3 30
63 63 80 4.2 63.7 3.8 35
75 75 94 5.0 75.8 4.5 40
90 90 107 6.0 91 5.4 46
110 110 122 7.3 111.1 6.6 48
125 125 129 8.5 126.2 7.8 51
140 140 143 9.3 141.4 8.4 54
160 160 164 11.6 161.6 9.6 58
180 180 156 12.2 181.8 10.8 62
200 200 178 13.2 202 12.4 66
225 225 213 14.9 227.1 13.4 71
250 250 230 17.0 252.4 15.7 77
280 280 260 18.5 282.6 16.7 82
315 315 300 20.8 318 18.8 89
355 355 345 23.5 358.3 21.2 97
400 400 390 26.5 403.7 23.9 106
450 450 440 30.4 454 27.6 116
500 500 485 33.9 504.5 30.8 127
560 560 550 34 565 33.1 134
630 630 615 34 635 33.2 145
PVDF زانویی 45 درجه advantages

1. زانویی PVDF 45 درجه هم محکم و هم سبک است، با نقطه ذوب بالا تا 172 درجه سانتیگراد، به آن اجازه می دهد در محیط های با دمای بالا بدون ذوب شدن یا تغییر شکل به راحتی پایدار بماند.
2. در برابر فرسایش انواع مواد شیمیایی مقاوم است، به ویژه در محیط های اسیدی و قلیایی عملکرد خوبی دارد و حفاظت قابل اعتمادی را برای سیستم های خط لوله در صنایعی مانند شیمیایی و دارویی ارائه می دهد.
3. طراحی زانویی 45 درجه PVDF منطقی است و نصب آن راحت است. اتصال فلنج استاندارد آن فرآیند نصب را ساده و سریع می کند و دشواری و هزینه ساخت را کاهش می دهد.
4. مواد محصول غیر سمی و بی بو است، الزامات حفاظت از محیط زیست را برآورده می کند و خطری برای محیط زیست یا کاربران ایجاد نمی کند و سلامت و ایمنی کارگران را تضمین می کند.

برنامه های کاربردی
01 / 01
  • صنایع شیمیایی
صنایع شیمیایی
مقاومت شیمیایی فوق العاده آن در برابر خوردگی به آن اجازه می دهد تا به طور ایمن و پایدار مواد خورنده مختلف مانند اسیدها و بازها را حمل کند و در نتیجه نیازهای تولید مواد شیمیایی را برآورده کند. در عین حال، طراحی سبک وزن و انعطاف پذیر آن را قادر می سازد تا به راحتی با طرح های پیچیده مختلف خطوط لوله سازگار شود و کارایی و راحتی تولید مواد شیمیایی را افزایش دهد. علاوه بر این، زانویی 45 درجه PVDF همچنین دارای مقاومت فوق‌العاده‌ای در برابر فشار و مقاومت در برابر دمای بالا است که به آن اجازه می‌دهد تا تحت شرایط فشار و دمای بالا پایدار عمل کند و تداوم و ایمنی تولید مواد شیمیایی را تضمین کند. در واکنش های شیمیایی و فرآیندهای سنتز، زانویی 45 درجه PVDF نیز نقش مهمی ایفا می کند. می توان از آن برای اتصال راکتورها و تجهیزات ذخیره سازی استفاده کرد و از جریان روان مایعات در طول فرآیند واکنش اطمینان حاصل کرد و همچنین از خوردگی خط لوله توسط مواد شیمیایی جلوگیری کرد.
